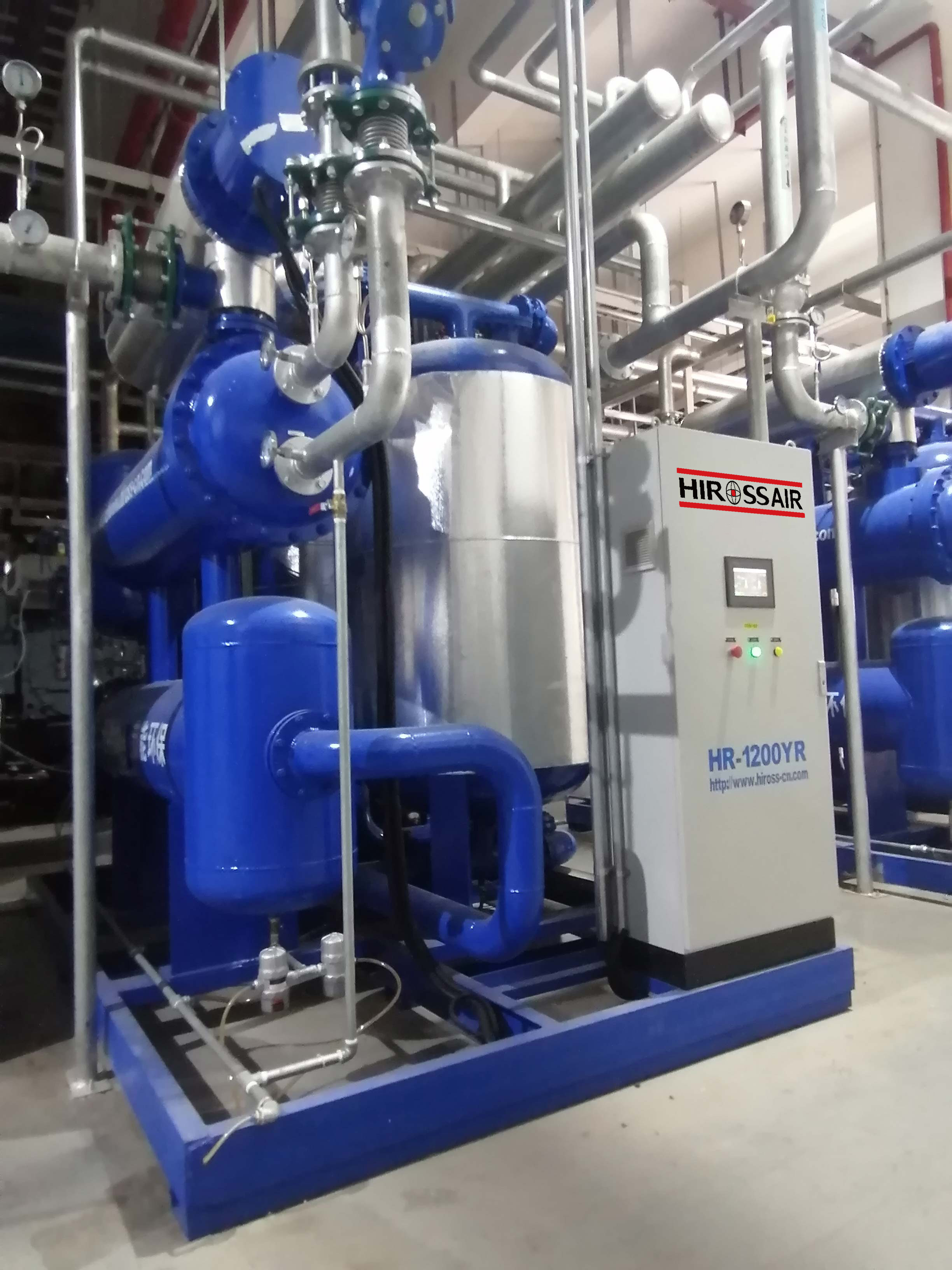

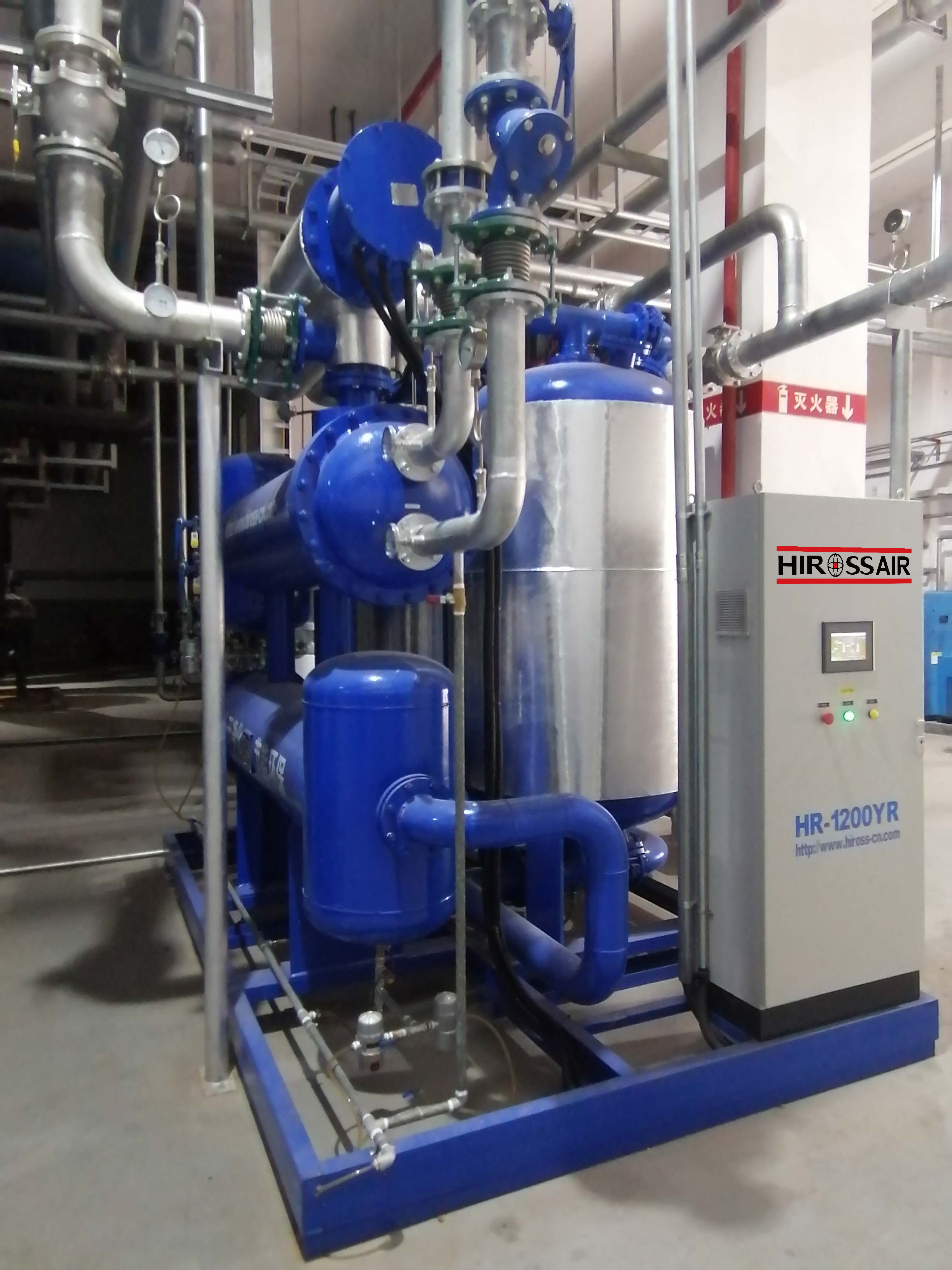

■压缩热再生式干燥机(节能型)
当空气被压缩后含有很高的热量,在多数净化系统中,这些热量通过冷却器冷却。降低温度后再通过干燥机进行干燥机,使其达到所需的露点。当采用传统吸附式干燥机时,为了达到所需的露点,须消耗处理15%左右的再生风量进行再生。而压缩再生式干燥机,其充分利用未降温的压缩空气的热量来使吸附剂还原,所以平均只需消耗处理的1%风量对吸附剂吹冷,即可实现连续干燥。
◕ 特点 标准配置
高度节能 ☑ 后冷却 ☑ 气水分离器
三级排功能 ☑ 自动排水阀 ☑工作流程显示
高防护IP55等级 ☑液晶显示、PLC控制
☑干燥、再生及加热状态显示
◕特性 ☑ 提供RS485通讯接口
冷却水温度:2-34℃ ☑不锈钢进/出口滤网
冷却水压:0.2-0.6Mpa ☑误动作报警 ☑ 安全阀
- 20℃~-40℃压力露点 ☑消音器 ☑压力表
平均再生耗气≤1%
8小时标准循环
压力损失≤0.04Mpa
特殊定制
配置原理图
-70℃压力露点 逆止阀
特殊截止如CO₂H₂等 再生风量调节阀
高压压力≥1.0Npa 塔压力表
低压压力≤0.7Mpa 安全阀
零部件不锈钢 冷却器
辅助加热器、蒸汽加热 气水分离器
16小时循环 阀门
消音器
■零耗气压缩热吸附式干燥机(节能型)
压缩热再生式干燥机
型号 |
处理量 Nm3/min |
空气出入口管径 |
冷却水出入口 |
冷却水量 m3/hr |
外形尺寸(mm) |
重量KG |
电源 | ||
A |
B |
C | |||||||
HR-430YR |
43 |
DN100 |
G2" |
19 |
2500 |
1800 |
2600 |
2990 |
1ø/220V |
HR-520YR |
52 |
DN100 |
G2" |
22 |
2800 |
1800 |
2950 |
3225 | |
HR-600YR |
60 |
DN100 |
G2" |
27 |
2800 |
1900 |
2850 |
3790 | |
HR-710YR |
71 |
DN125 |
DN65 |
32 |
3000 |
2100 |
2800 |
4450 | |
HR-800YR |
80 |
DN125 |
DN65 |
36 |
3000 |
2200 |
2850 |
5275 | |
HR-1070YR |
107 |
DN150 |
DN80 |
48 |
3420 |
2300 |
2810 |
6730 | |
HR-1420YR |
142 |
DN150 |
DN100 |
64 |
3850 |
2300 |
3000 |
7300 | |
HR-1700YR |
170 |
DN200 |
DN100 |
77 |
4050 |
2800 |
3070 |
7965 | |
HR-2120YR |
212 |
DN200 |
DN100 |
96 |
4250 |
2900 |
3250 |
8455 | |
HR-2830YR |
283 |
DN300 |
DN125 |
129 |
4850 |
3200 |
3390 |
8615 | |
HR-3400YR |
340 |
DN300 |
DN125 |
155 |
4980 |
3500 |
3800 |
8920 | |
HR-4250YR |
425 |
DN350 |
DN150 |
194 |
5100 |
3750 |
4120 |
12450 |
① 标准处理空气条件(空气入口压力:0.7Mpa;空气入口温度;120℃;冷却水温度:30℃;平均再生风量:≤1%)
② 更多处理量或特殊规格要求,请向海诺斯业务部相关人员咨询。
③ 本资料仅供参考,不具有法律意义,实际配置、数据等信息,以双方签订合同内容为准。
